商品信息
基本参数
- 产地河南
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌巩义华通
- 型号XLB型
- 类型横向型
- 壁厚其他
- 材质不锈钢
- 规格可定制
- 等级1级
- 管厚其他
- 连接方式焊接
- 特殊功能耐高压
- 直径其他
- 外形分类波纹管补偿器
产品简介：

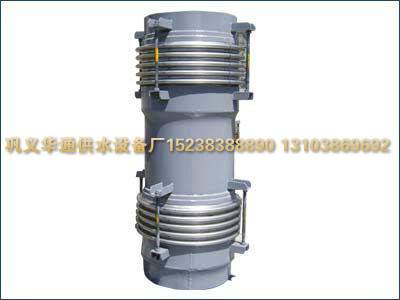

产品详情：型号：XLB小拉杆横向波纹补偿器，又称：小拉杆横向波纹膨胀节，小拉杆横向波纹膨胀节，小拉杆横向波纹补偿器：根据用户要求采用拉杆横向波纹补偿器可以补偿弯曲管段的横向位移和角位移也可以补偿轴向位移。大小-DN1000-DN5000压力--0.25mpa-2.5mpa材料-不锈钢，铸钢；
小拉杆横向波纹补偿器它是一个柔性构件，由小组件构成，例如连接两个具有相同几何参数和波数的波纹管的中间管，一个端管以及一个含有有限螺母的小拉杆。小拉杆波纹补偿器的两端装有小拉杆，大拉杆波纹补偿器两端的波纹管由同一大拉杆连接。我公司生产的卧式小拉杆波纹膨胀节使用美国EJMA基准优化设计，具有柔韧性好，耐腐蚀，耐高温，耐磨损，疲惫寿命长的特色。它可以吸收管道的轴向，横向和视角。排量，已被国内外许多大型水泥厂，钢铁厂，发电站，化工厂及其他着重行业用以需补偿的管道中。产品质量安定准确。小型横拉杆横向波纹补偿器也称之为粉煤管道专用三维波纹补偿器。它是专门为粉煤管道设计的特别补偿器。它由波纹管，中间管和带螺母限制的小拉杆两部分构成。波纹管由1cr18Ni9Ti或SUS304材料制成，并使用多级油压成形技术，可补偿轴向的复合位移。，出发点，侧面和所有方向。小拉杆不能经受内部压力推力。
公称通径：dn100mm-DN1600mm。设计压力：0.1MPa-2.5mpa。设计温度：-20℃-950℃。连接方法：法兰连接和焊接连接。法兰连接示意图和小拉杆波纹补偿器的焊接连接。执行规范：GB/T12777-2008。材料：SUS304，SUS321，SUS316L。使用解释：小拉杆横向型波纹补偿器不仅可以补偿弯管和角位移的横向位移，还可以补偿X0样本中列出的轴向补偿量和横向补偿量（X1，y0）分别用作轴向补偿或横向补偿的最大值。在这种状况下，应分别满足以下关系：Xo≤Y1YoX1≤Y1，轴向位移是仅用作轴向补偿或横向补偿的实际值。当补偿器同时具有X1和横向位移时，两个补偿量（Y1，X1的选择）应满足以下关系表达式：此时，Y1，小拉杆横向型波纹补偿器为实际值使用说明：角位移不仅可以补偿弯管和X0的横向位移，而且可以补偿轴向位移。轴向补偿量和横向补偿样本中列出的最大量（X1，y0）分别用作轴向补偿或横向补偿的最大值。在这种情形下，应分别满足以下关系：Xo≤Y1YoX1≤Y1，轴向位移是仅用作轴向补偿或横向补偿的实际值。当补偿器同时具有轴向位移和横向位移时，两个补偿量（X1，@nz选项@）应满足以下关系式：此时，Y1，X1是实际值轴向位移和横向位移。
