商品信息
基本参数
- 产地河南
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌华通
- 型号ZTWB
- 类型轴向型
- 外形类型套筒补偿器
- 连接方式焊接
- 特殊功能耐腐蚀
- 材质不锈钢
- 样品或现货样品
- 加工定制是
- 工作压力1.6MPa
- 等级Ⅲ
- 产品规格DN200
- 产地河南省巩义市
产品简介：

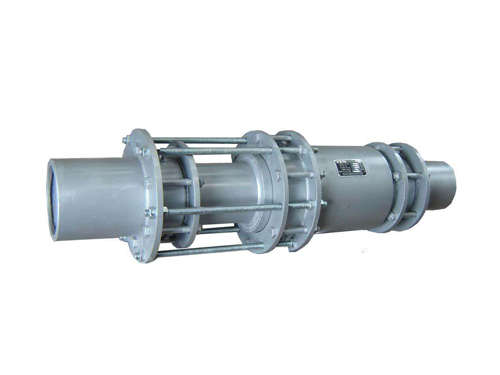

产品详情：ztwb型直流中型无推力牵开器的工作原理
无推力牵开器在流体力学方面用到帕斯卡理论，在设计构造中巧妙地用到了密集的环形蒸汽室。蒸汽室中有两个环形压力面，一个是蒸汽室的固定端面，另一个是封闭在蒸汽室中的伸缩管的肩部的环形表面，该伸缩管可与伸缩管一齐移动这个可移动的环形压力面的面积凑巧相等伸缩管的横截面面积。当伸缩设备工作时，在中等压力的作用下，环形表面上的压力和伸缩管横截面的压力等于，但方向相反。，所以两个压力互相平衡。这样，在支架的设计中，只考虑了膨胀机压紧填料的摩擦力，由于压力的缘故不再测算固定支架的推力。因此，固定托架是一种减轻负载的托架，可以节省大量的托架材质，也节省了人力和资金。
ztwb型直流中型无推力牵开器的安装要求
（1）当焊接在膨胀机两端的管段的壁厚≥6mm时，须要将其开槽，并在焊接后根据需开展油压泄漏测试。
（2）滑动支架和固定支架按设计安装，用到ztwb型，除了不测算介质的工作压力推力外，其余均相同，以保证管道有无横向位移，但沿轴向伸缩，一般而言应在膨胀机的两端安装导向滑动支架，并在管道转弯时安装固定支架。
（3）膨胀机的隔热和保护构造与管道在同一路径上，但膨胀管的伸缩部分不得枷锁。
（4）可以在各种环境温度下根据最大安装尺寸LMax安装该扩展器，而无须拉伸或压缩。
